სამზარეულოს შეფ-მზარეულის მზარეული რობოტი სამზარეულოს მანქანა ჩართულია უხალისობის ძრავით

Მოკლე აღწერა:

800W მაღალი სიჩქარით გადართვა უხერხულობის ძრავა და დრაივერი 35000 rpm სიჩქარიანი მიქსერის საყოფაცხოვრებო ტექნიკის ძრავა

1. სისტემის მაღალი ეფექტურობა: სიჩქარის რეგულირების ფართო დიაპაზონში, საერთო ეფექტურობა სულ მცირე 10%-ით მაღალია, ვიდრე სხვა სიჩქარის რეგულირების სისტემები, ხოლო მაღალი ეფექტურობა უფრო აშკარაა დაბალი სიჩქარით და არარეიტინგული დატვირთვით.

2. სიჩქარის რეგულირების ფართო დიაპაზონი, გრძელვადიანი მუშაობა დაბალ სიჩქარეზე: მას შეუძლია დატვირთვის ქვეშ იმუშაოს დიდი ხნის განმავლობაში ნულიდან მაქსიმალურ სიჩქარემდე, ხოლო ძრავის და კონტროლერის ტემპერატურის მატება დაბალია, ვიდრე რეიტინგული. დატვირთვა.

3. მაღალი სასტარტო ბრუნი, დაბალი საწყისი დენი: როდესაც საწყისი ბრუნი მიაღწევს ნომინალური ბრუნვის 150%-ს, საწყისი დენი არის ნომინალური დენის მხოლოდ 30%.


პროდუქტის დეტალი

პროდუქტის ტეგები

ძრავის პარამეტრები

ოპერაციული ძაბვა DC300V
რეიტინგული დენი 2.8±10%A
მაქსიმალური დენი 5.4A
საწყისი ძაბვა DC23V~25V
რეიტინგული სიმძლავრე 700±10% ვტ
რეიტინგული სიჩქარე 35000±10% RPM
უმოქმედო ძალა <100 W
ბოძების რაოდენობა 2
ბრუნვის მომენტი 0.2 NM
ეფექტურობა 80%±10%
კომუტაცია ღერძული CW
ხმაური 96dB MAX, <30 სმ
წონა 1.68 კგ
ტარება 2 ბურთიანი საკისრები
კონტროლი ჰოლის სენსორი
Დაინსტალირება ფლანგის სამაგრი
500W ვენტილატორი 3

საავტომობილო სტრუქტურა

1. გადართველი უხერხულობის ძრავის ამოძრავების სისტემის შემადგენლობა
გადართვის ძაბვის ძრავის ამოძრავების სისტემა (SRD) ძირითადად შედგება ჩართული უხერხულობის ძრავისგან, დენის გადამყვანისგან, კონტროლერისგან და დეტექტორისგან.

500W ვენტილატორი 4

2.ჩართული უხერხულობის ძრავა
SR ძრავები შეიძლება დაპროექტდეს ერთფაზიან, ორფაზიან, სამფაზიან, ოთხფაზიან და მრავალფაზიან სტრუქტურებად, სხვადასხვა ფაზის ნომრებით, და არის ერთკბილიანი სტრუქტურა თითო ბოძზე და მრავალკბილიანი სტრუქტურა თითო ბოძზე, ღერძული ჰაერი. უფსკრული, რადიალური ჰაერის უფსკრული და ღერძული ჰაერის უფსკრული.რადიალური ჰიბრიდული ჰაერის უფსკრული სტრუქტურა, შიდა როტორი და გარე როტორის სტრუქტურა, SR ძრავები სამფაზიან ქვემოთ, როგორც წესი, არ აქვთ თვითგაშვების შესაძლებლობა.ფაზების დიდი რაოდენობა სასარგებლოა ბრუნვის რყევების შესამცირებლად, მაგრამ ეს იწვევს კომპლექსურ სტრუქტურას, ბევრ მთავარ გადართვის მოწყობილობას და გაზრდილ ღირებულებას.ამჟამად ფართოდ გამოიყენება ორფაზიანი 6/4 ბოძიანი სტრუქტურა და ოთხფაზიანი 8/6 დონის სტრუქტურა.

500W ვენტილატორი 5

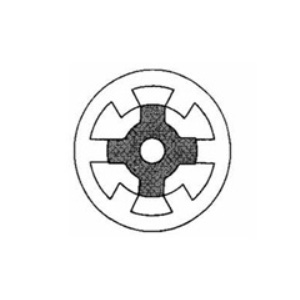

რეგულარული სტრუქტურა 3-ფაზა
6/4 პოლარული SR ძრავა

500W ვენტილატორი 6

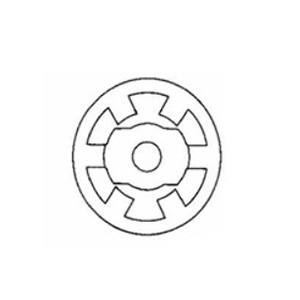

3-ფაზა 6/2
პოლარული SR ძრავა

500W ვენტილატორი 7

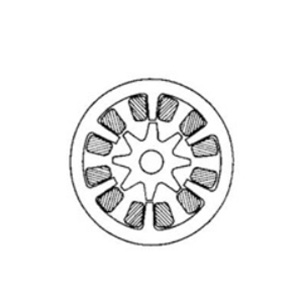

3-ფაზა 6/8
პოლარული SR ძრავა

500W ვენტილატორი 8

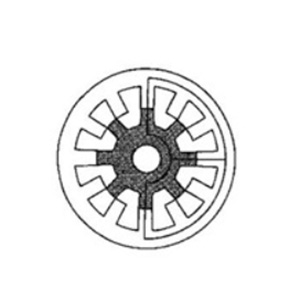

3-ფაზა 12/8
პოლარული SR ძრავა

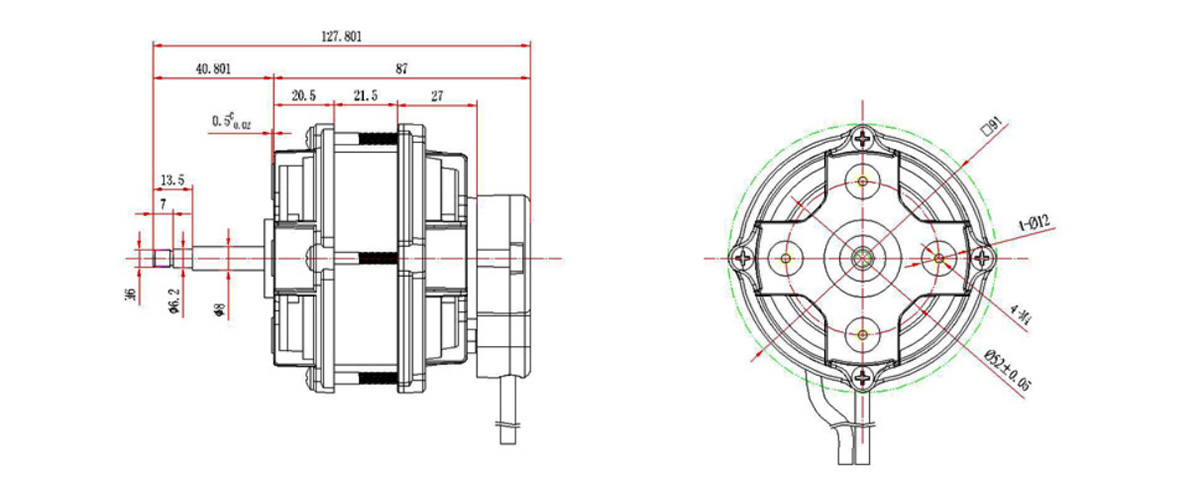

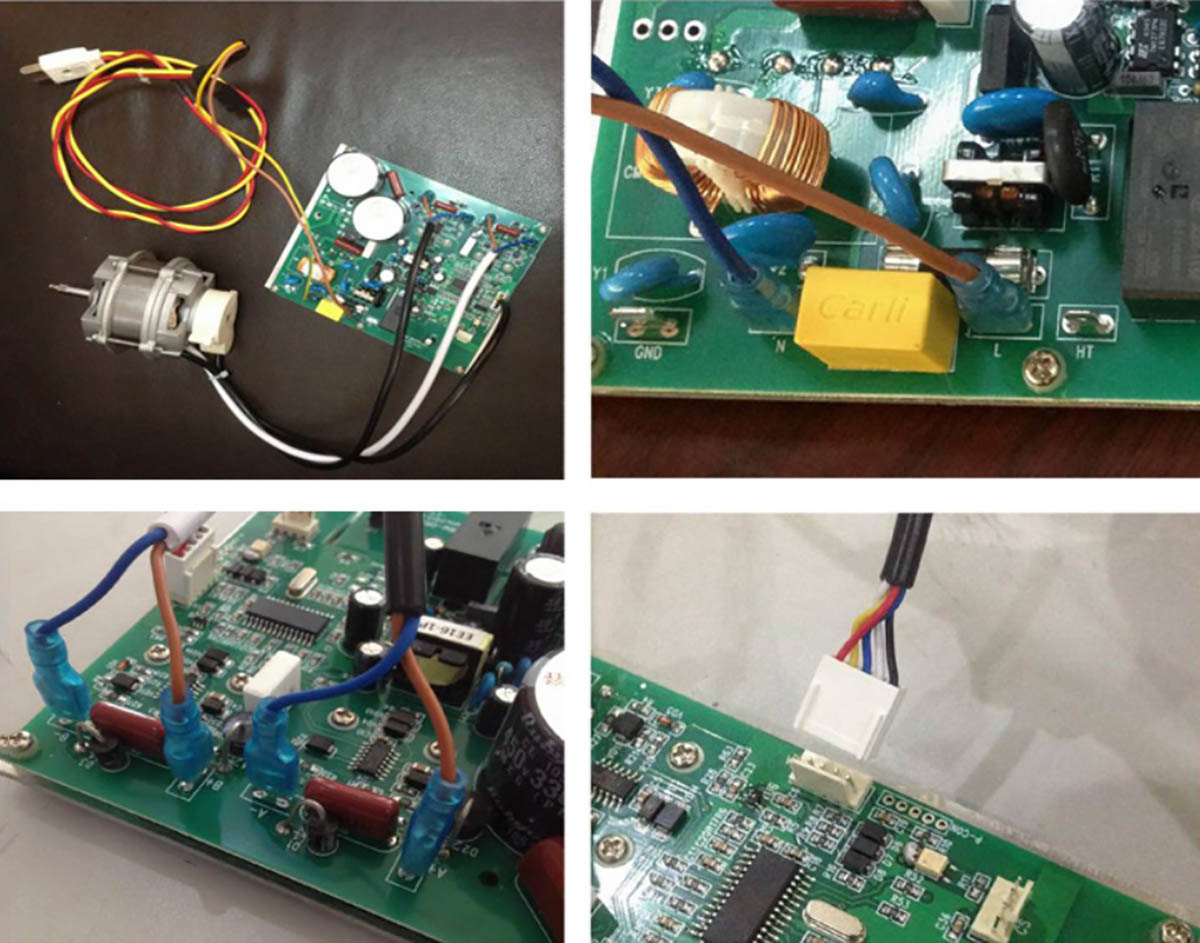

3. ძრავისა და მძღოლის ფიზიკური გაყვანილობის დიაგრამა

500W ვენტილატორი 9

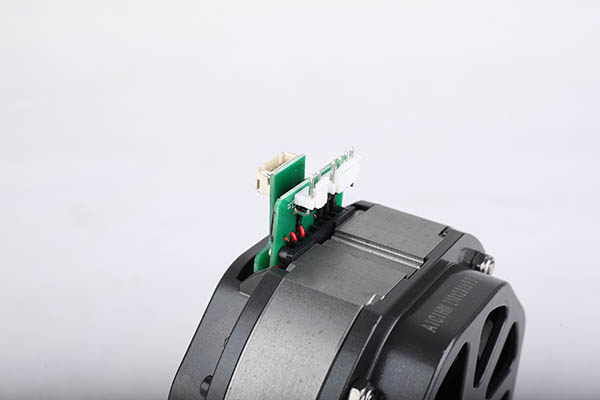

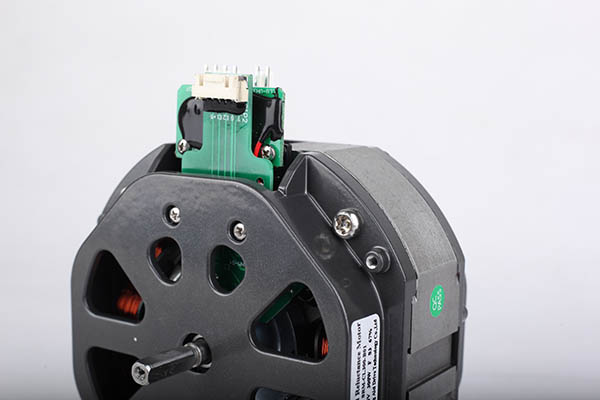

პროდუქტის ფოტო

500W ვენტილატორი 11
500W ვენტილატორი 10

ძრავის ფაზის გაყვანილობა

შავი (ყავისფერი /A+ ლურჯი /A-), თეთრი (ყავისფერი /A+ ლურჯი /A-), მავთულის სიგრძე L=380 ± 50 მმ
დარბაზის მავთულის გაყვანილობა:
წითელი (+5V), შავი (GND), ყვითელი (SA), ლურჯი (SB), თეთრი (SC), ხაზის სიგრძე L= ხაზის სიგრძე L=380 ± 50 მმ
შენახვა: 5℃ ~40℃, ტენიანობა <90%
საიზოლაციო კლასი: F
უბზარო კოჭა ბრუნავს 3 წუთის განმავლობაში ნომინალური ძაბვის 130%-ზე.
სამუშაო ვადა: 2000 საათი ნორმალურ სამუშაო პირობებში.
ღერძული გადაადგილება უნდა იყოს 0,02 მმ-ზე ნაკლები, როდესაც ძრავა მუშაობს.

ძრავის მახასიათებლები

1.სისტემის მაღალი ეფექტურობა: სიჩქარის რეგულირების ფართო დიაპაზონში, საერთო ეფექტურობა სულ მცირე 10%-ით მეტია, ვიდრე სხვა სიჩქარის რეგულირების სისტემები, ხოლო მაღალი ეფექტურობა უფრო აშკარაა დაბალი სიჩქარით და არარეიტინგული დატვირთვით.
2.სიჩქარის რეგულირების ფართო დიაპაზონი, გრძელვადიანი მუშაობა დაბალ სიჩქარეზე: მას შეუძლია დიდი ხნის განმავლობაში იმუშაოს დატვირთვის ქვეშ ნულიდან მაქსიმალურ სიჩქარემდე, ხოლო ძრავისა და კონტროლერის ტემპერატურის მატება დაბალია, ვიდრე ნომინალური დატვირთვა.
3.მაღალი საწყისი ბრუნი, დაბალი საწყისი დენი: როდესაც საწყისი ბრუნი აღწევს ნომინალური ბრუნვის 150%-ს, საწყისი დენი არის ნომინალური დენის მხოლოდ 30%.
4. მას შეუძლია დაიწყოს და გაჩერდეს ხშირად, და გადართვას წინ და უკან ბრუნვას შორის: მას შეუძლია ხშირად დაიწყოს და შეჩერდეს და ხშირად გადართვას წინ და უკან ბრუნვას შორის.როდესაც არის სამუხრუჭე მოწყობილობა და დამუხრუჭების სიმძლავრე აკმაყოფილებს დროის მოთხოვნილებას, დაწყება-გაჩერება და წინ-უკუ გადართვა შეიძლება მიაღწიოს 1000-ზე მეტს საათში.
5. ძლიერი გადატვირთვის სიმძლავრე: როდესაც დატვირთვა გაცილებით დიდია, ვიდრე ნომინალური დატვირთვა მოკლე დროში, სიჩქარე დაეცემა, მაქსიმალური გამომავალი სიმძლავრე შენარჩუნდება და არ იქნება ზედმეტი დენის ფენომენი.როდესაც დატვირთვა ნორმალურად უბრუნდება, სიჩქარე უბრუნდება დადგენილ სიჩქარეს.
6.მექანიკური სიძლიერე და საიმედოობა უფრო მაღალია, ვიდრე სხვა ტიპის ძრავები.როტორს არ აქვს მუდმივი მაგნიტები და შეიძლება ჰქონდეს უფრო მაღალი დასაშვები ტემპერატურის მომატება.

განაცხადი

ვენტილატორი და სამზარეულო მანქანა
